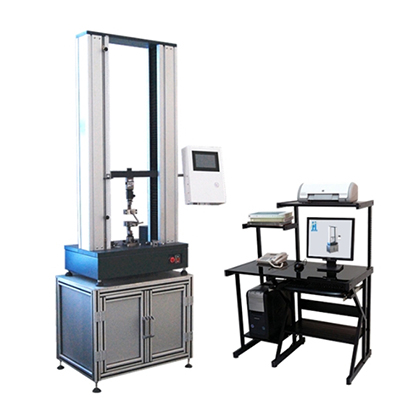

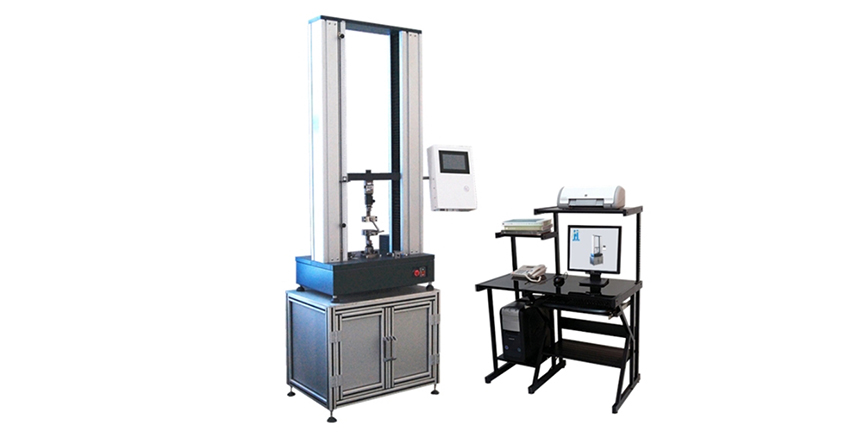

一、微機控制電子萬能材料試驗機概況:

       1，對金屬、非金屬材料及復合材料的力學性能的測試以及工藝性能的分析研究。

       2，根據客戶試樣要求配上相應的工裝夾具，可做拉伸、壓縮、彎曲、剪切、撕裂、剝離、頂破、穿刺等試驗。

       3，試驗過程中可根據試驗力和變形的大小自動變換量程，力、變形數據的動態顯示，具有恒速、定荷重、定位移等控制方式。可選擇應力-應變、力-伸長、力-時間等多種試驗曲線，自動求出材料的最大力值、抗拉強度、屈服點、屈服強度、延伸率等參數。

       4，試驗條件、測試結果、標距位置自動存儲，可細微調整移動橫梁位置，方便進行標校驗,具有過載、過流、過壓、過速、欠壓、行程等多種安全保護方式。

       5，試驗結束后，可打印批試樣報告和單件試樣曲線，軟件方便可為用戶添加特殊的功能模塊。可按用戶需求輸出不同的報告格式,免費軟件升級，享受終身服務。

       6，Win10下控制軟件，人機界面友好，已有的測量數據和結果均可儲存，分類，查詢和打印，并可按用戶的要求打印輸出報告（或用戶提供報告格式）。

       7，試驗完畢后，即可進行試驗數據的分析，從而得到試樣的抗拉（壓）強度，延伸率等力學性能指標。

       8，該機精度高、量程范圍寬、試驗空間寬、性能穩定、可靠。各項性能指標都滿足我國GB/T16491《電子式萬能試驗機》標準。簡體中文，繁體中文，英語等多種語言可隨即切換。

       9，軟件功能：只要輸入樣件的各項參數，軟件可自動按標準完成實驗。

二、核心部件及相關介紹

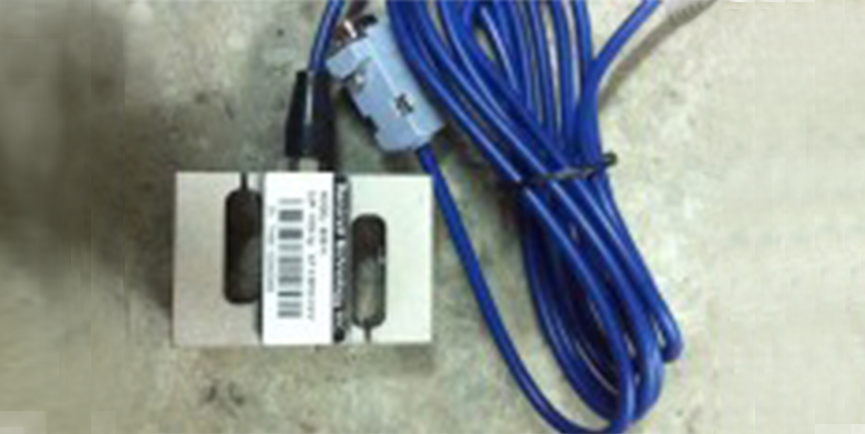

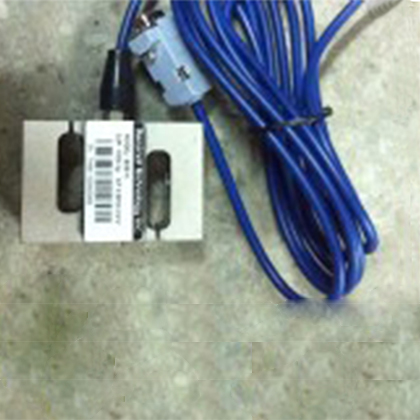

       1，傳感器：200N

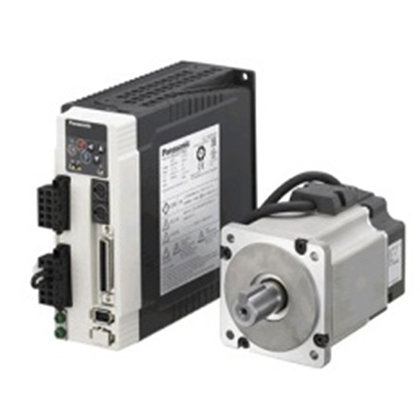

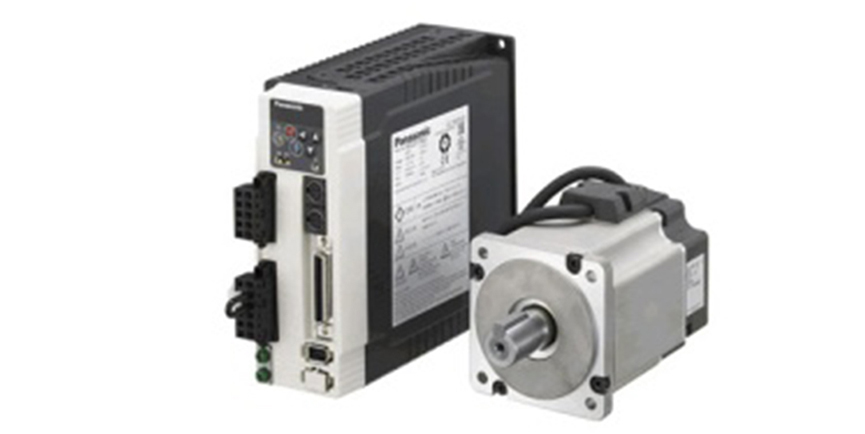

       2，交流伺服系統：日本松下Panasonic（包括電機、控制器、調速器）；

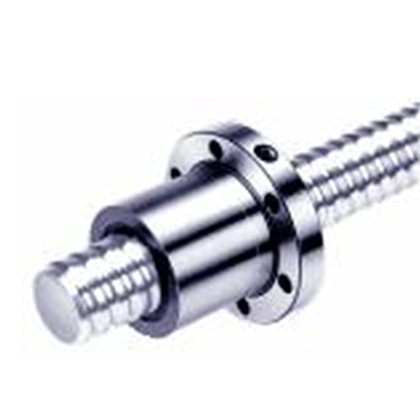

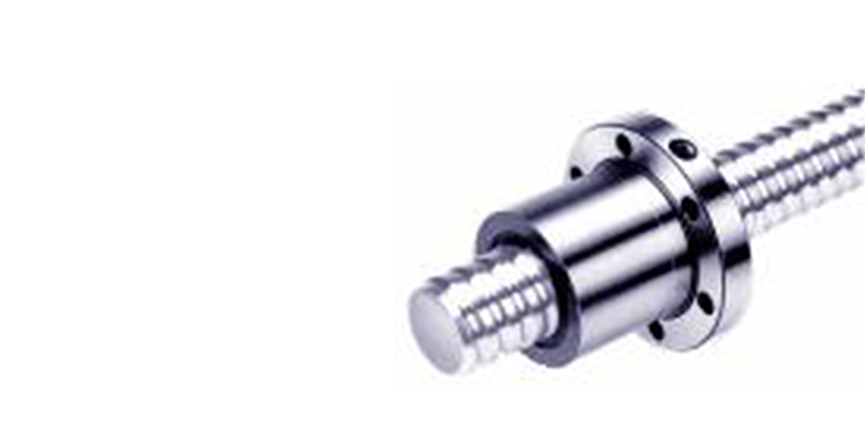

       3，機械系統：雙立柱結構、臺灣上銀滾珠絲杠；

       4，導向桿：表面經高溫及硬鉻電鍍處理，HRC60以上；

       5，防塵裝置：抑疊防塵罩，保護絲桿；延長使用壽命；

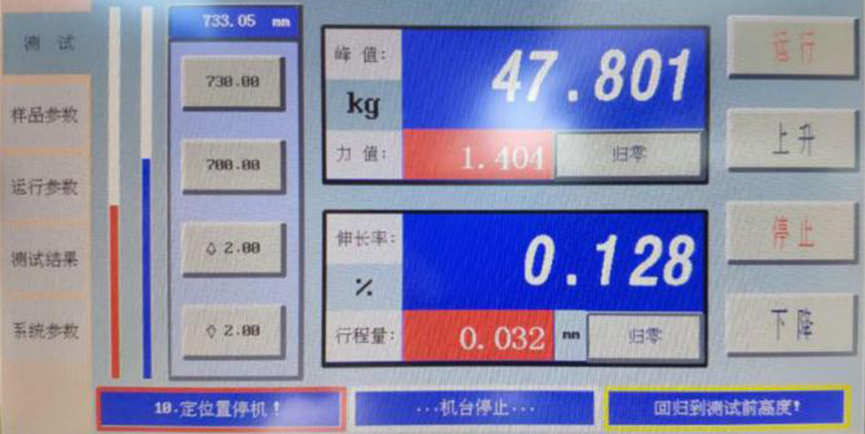

       6，顯示方式：觸屏和電腦雙控制，操作方便（含聯想電腦，送數據連接線壹根，測試軟件壹套）；

       7，控制軟件：UTM材料試驗機專用軟件， 中英文顯示互換,力量和長度單位可任意切換，向?qū)? 菜單操作,測試項目完整,打印報告格式美觀,與國際接軌 ，已涵蓋GB、ASTM、DIN、JIS、BS…等測 試標準，亦可自編達到所需；

       8，各種控制模式任選: 定位移、定速度、定荷重等；

       9， 工裝夾具:按客戶要求提供三（四）點抗彎夾具兼容166/182/210的電池片拉力夾具；

       10，機臺外殼: 優質55#鋼板,靜電噴涂,美觀大方；

       11， 多重保護裝置: 上下限行程, 緊急剎車開關, 漏電保護裝置,斷裂停機保護,軟體超載保護等；

       12，整臺設備外觀大氣，造型美觀，操作有序，精密度高。

三、主要技術參數：

       產品型號：KTO-128A

       1，負荷極限：200N

       2，精度等級：0.5級

       3，試驗力測量范圍：0.4%-100% FS（測量范圍0.4%-1%時的測量精度是1%，測量范圍1%-100%時的測量精度是0.5%，所以建議傳感器使用容量1%-80%的量程）。

       4，試驗力示值誤差：示值的±0.5%以內

       5，試驗力分辨率： 1/500000，全程不分檔，且全程分辨率不變

       6，力控速率調節范圍：0.005-5%FS/s

       7，變形測量范圍：0.2%-100% FS

       8，變形示值誤差：示值的±0.5%以內

       9，變形速率調節范圍：0.005-5%FS/s

       10，變形測量分辨率：1/500000，全程不分檔，且全程分辨率不變

       11，位移控制速度范圍：0.001-500mm/min

       12，位移控制速度精度：速率＜0.5mm/min時，為設定值的±0.5%以內，速率≥0.5mm/min時，為設定值的±0.2%以內

       13，應力控制速率范圍：0.005-5%FS/s

       14，應力控制速率精度：速率＜0.05%FS/s時，為設定值的±0.5%以內，速率≥0.05%FS/s時，為設定值的±0.2%以內

       15，應變控制速率范圍：0.005-5%FS/s

       16，應變控制速率精度：速率＜0.05%FS/s時，為設定值的±1%以內，速率≥0.05%FS/s時，為設定值的±0.5%以內

       17，有效拉伸空間: 800mm

       19，有效試驗寬度：370mm

       20，電源功率: 220V  50HZ;

       21，機臺總重: 約150kg；

       22，機臺外型尺寸（長*寬*高）：約800*470*1520mm

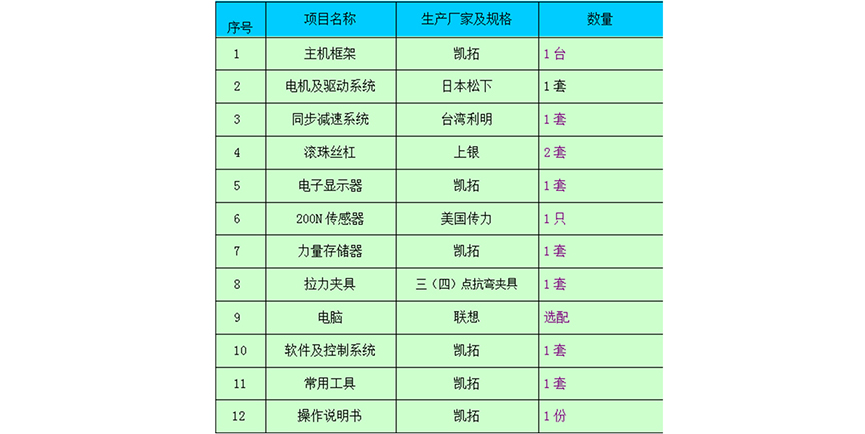

四、產品配置：

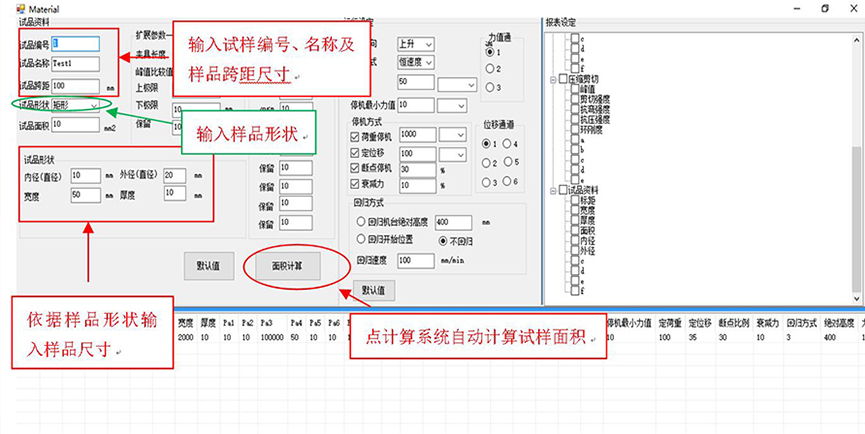

五、軟件已測試功能簡介：

       A．載荷位移曲線；載荷、時間曲線；位移、時間曲線；應力、應變曲線。

       B．根據各國對試片的要求編輯相應的測試標準，填寫試品資料，編輯測試方法，并可供日后測試選擇。

       C．自動儲存本次試驗結果，并可將其編輯為報表打印輸出。有公式編輯功能，可對多個已測試的曲線進行對比。

       D．可設定小數點位數，各物理量單位及密碼保護等。

       E．自動清零：計算機接到試驗開始指令，測量系統便自動清零；

       F．自動回歸：自動識別試驗最大力，活動橫梁自動高速返回初始位置；

       G．自動存檔：試驗資料和試驗條件自動存盤，杜絕因突然斷電忘記存盤引起的資料丟失；

       H．測試過程：試驗過程及測量、顯示、分析等均由微機完成；

       I．顯示方式：數據和曲線隨試驗過程動態顯示；

       J．結構再現：試驗結果可任意存取，可對數據曲線再分析；

       K．曲線遍歷：試驗完成后，可用鼠標找出試驗曲線逐點的力值和變形數據，對求取各種材料的試驗數據方便實用；

       L．結果對比：多個試驗特性曲線可用不同顏色迭加、再現、放大、呈現一組試樣的分析比較；

       M．曲線選擇：可根據需要選擇應力應變、力時間、強度時間等曲線進行顯示和打印；

       N．批量試驗：對參數相同的試驗一次設定后可順次完成一批試樣的試驗；

       O．試驗報告：可按用戶要求的格式對試驗報告進行編程和打印；

       P．限位保護：具有程控和機械兩級保護；

       Q．過載保護：當負載超過額定的10%時自動停機；

       緊急停機：設有急停開關，用于緊急狀態切斷整機電源；

       自動診斷：系統具有自動診斷功能，定時對測量系統，驅動系統進行過壓、過流、超溫等到檢查，出現異常情況即刻停機。

六、滿足及適用標準：

       GB/T 2611-2007 《試驗機  通用技術要求》

       JB/T 7406.1-1994 《試驗機術語  材料試驗機》

       GB/T 16491-2008 《電子式萬能試驗機》

       GB/T 16825.1-2008 《靜力單軸試驗機的檢驗 第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》

       GB/T 22066-2008 《靜力單軸試驗機計算機數據采集系統的評定》

       JJG 139-1999 《拉力、壓力和萬能材料試驗機》

       JB/T 6146-2007 《引伸計技術條件》

       JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》
